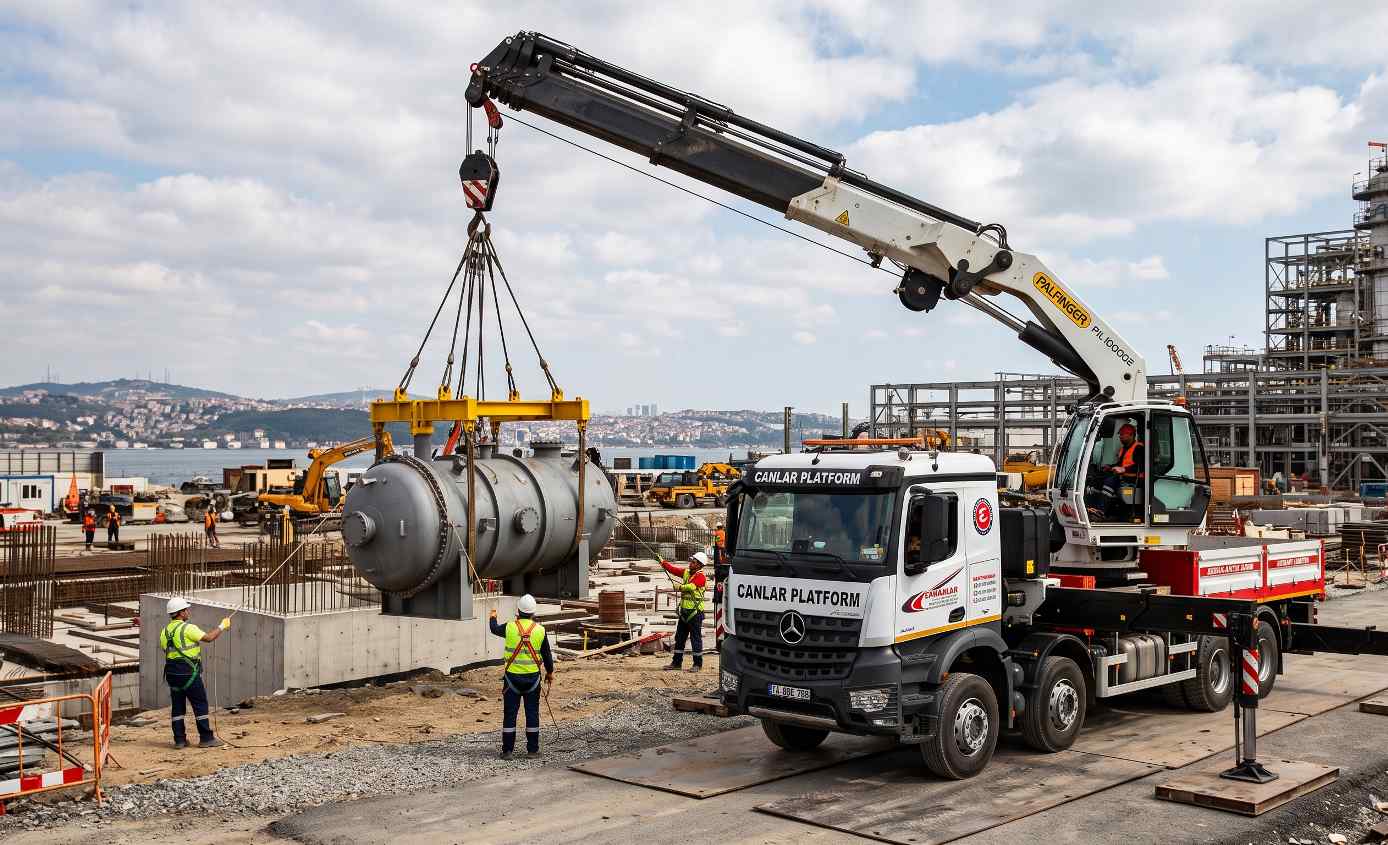

Modern endüstriyel tesislerin inşasından altyapı projelerine, enerji santrallerinin kurulumundan lojistik operasyonlara kadar ağır sanayinin kalbi, tonajlı yüklerin güvenli ve verimli bir şekilde taşınmasında atar. Ağır yük mühendisliği (rigging), sadece büyük bir makineyi bir noktadan alıp diğerine koymaktan ibaret değildir. Bu süreç; fizik, matematik, malzeme bilimi ve operasyonel tecrübenin bir araya geldiği, hata payının sıfır olduğu kritik bir mühendislik disiplinidir.
Bu devasa operasyonların merkezinde ise vinçler yer alır. Projenizin başarısı, bütçenizin optimize edilmesi ve en önemlisi iş güvenliğinin maksimum düzeyde sağlanması, doğru vinç seçimi stratejisine doğrudan bağlıdır. Yanlış bir ekipman tercihi, sadece projede ciddi zaman kayıplarına ve maliyet artışlarına yol açmakla kalmaz; aynı zamanda geri dönüşü olmayan iş kazalarına da zemin hazırlayabilir. Bu kapsamlı rehberde, ağır yük kaldırma operasyonlarında en doğru iş makinesini seçmenin altın kurallarını, teknik parametreleri ve operasyonel dinamikleri tüm detaylarıyla ele alacağız.
Ağır Yük Kaldırma Mühendisliği ve Operasyonel Planlama
Ağır yük kaldırma, standart kaldırma kapasitelerinin (genellikle 50 ton ve üzeri veya vincin nominal kapasitesinin %75’ini aşan durumlar) üzerindeki operasyonları tanımlamak için kullanılır. Bu tür faaliyetler “Kritik Kaldırma” (Critical Lift) statüsünde değerlendirilir ve özel izinlere, detaylı mühendislik hesaplamalarına tabidir.
Bir projenin planlama aşamasında, sahadaki yüklerin nasıl deplase edileceği netleştirilmelidir. Kaldırma mühendisliği, yükün geometrik merkezinden rüzgar direncine, sapanların (slings) açılarından zemin mukavemetine kadar onlarca değişkeni analiz eder. Bu analizlerin neticesinde ortaya çıkan veriler, bize hangi sınıfta ve hangi konfigürasyonda bir iş makinesine ihtiyacımız olduğunu söyler.
Kaldırma Planının (Lift Plan) Temel Bileşenleri
Profesyonel bir operasyon için hazırlanan kaldırma planı şu unsurları içermelidir:
Yükün net ağırlığı ve ek donanımların (kanca bloğu, sapanlar, kilitler, yayma kirişleri) toplam kütlesi.
Yükün yerçekimi merkezi (Center of Gravity – CoG).
Vincin konumlandırılacağı nokta ile yükün alınacağı ve bırakılacağı noktalar arasındaki net mesafeler (radyus).
Kaldırma ve dönüş esnasındaki dikey ve yatay engeller (binalar, enerji hatları vb.).
Doğru Vinç Seçimini Etkileyen Teknik Parametreler
Bir projede kullanılacak en ideal makineyi belirlemek için kulaktan dolma bilgiler veya sadece “tonaj” odaklı yaklaşımlar büyük bir hatadır. Piyasada 100 tonluk olarak adlandırılan bir makine, 100 tonu ancak kendi dibinden ve çok kısıtlı bir yükseklikte kaldırabilir. Mesafe uzadıkça bu kapasite dramatik şekilde düşer. İşte vinç seçimi kriterleri belirlenirken incelenmesi gereken hayati parametreler:
A. Yükün Net Ağırlığı ve Geometrik Yapısı
Kaldırılacak nesnenin sadece ağırlığı değil, boyutları, rüzgara maruz kalan yüzey alanı ve sıvı içerip içermediği gibi yapısal özellikleri de önemlidir. Örneğin, büyük bir endüstriyel silo veya rüzgar türbini kanadı hafif görünse de rüzgar yükü nedeniyle vincin dengesini bozabilir. Bu tür durumlarda endüstriyel yük taşıma teknikleri devreye girer ve rüzgar direnci hesaplamalara dahil edilir.
B. Çalışma Yarıçapı (Radyus) ve Erişim Mesafesi
Çalışma yarıçapı, vincin dönüş merkezinden (merkez pimi) yükün düşey eksenine olan yatay mesafedir. Ağır yük kaldırma ekipmanları için en kritik kısıtlayıcı faktör radyustur. Mesafe arttıkça, vincin devrilme momenti artar ve kaldırma kapasitesi hızla azalır. Bu nedenle, makinenin yüke ne kadar yaklaşabileceği sahada santim santim ölçülmelidir.
C. Kaldırma Yüksekliği (Lift Height) ve Bom Açısı
Yükün kaldırılacağı nihai yükseklik ile bomun (boom) uzunluğu ve açısı arasındaki ilişki trigonometrik olarak hesaplanır. Yüksek katlı bir yapının çatısına montaj yapılacaksa, kanca altı yüksekliği (Under Hook Height) ve bom esnemeleri hesaba katılmalıdır. Ayrıca, bomun binaya çarpmaması için gerekli olan çalışma açısı (boom angle) da vinç konfigürasyonunu belirler.
[ Vincin Dönüş Merkezi ] <------- Çalışma Yarıçapı (Radyus) -------> [ Yükün Eksen Noktası ]
|
Kaldırma Yüksekliği
|
v
D. Zemin Koşulları ve Taşıma Kapasitesi
Ağır tonajlı makinelerin kendi ağırlıkları ve üzerlerindeki yük, zemin üzerine devasa bir basınç uygular. Özellikle mobil ve paletli modellerde, zemin taşıma kapasitesinin (Ground Bearing Capacity) yetersiz olması durumunda makine toprağa saplanabilir veya devrilebilir.
Çözüm: Zemin etüdü yapılmalı, hidrolik ayakların (outriggers) altına özel çelik veya ahşap yük dağıtıcı tablalar (mat/pad) yerleştirilmelidir.
E. Sahadaki Fiziksel Engeller ve Çevresel Koşullar
Çalışma alanının üzerinde yer alan yüksek gerilim hatları, yer altındaki boru hatları, menfezler veya sahaya giriş-çıkış yollarının darlığı, seçilecek makinenin boyutlarını sınırlar. Dar alanlarda yüksek manevra kabiliyetine sahip kompakt tasarımlar tercih edilmelidir.
Endüstriyel Projelerde Kullanılan Vinç Türleri ve Karşılaştırma Analizi
Farklı mühendislik ihtiyaçlarına cevap veren pek çok iş makinesi türü mevcuttur. Projenizin doğasına göre en verimli ve ekonomik seçimi yapabilmek için bu makinelerin yeteneklerini bilmeniz gerekir.
| Vinç Türü | Maksimum Tonaj Aralığı | Mobilite | Kurulum Süresi | En Uygun Olduğu Projeler |
| Mobil Vinç (All-Terrain) | 40 – 1200 Ton | Çok Yüksek | Kısa (Hızlı Kurulum) | Şehir içi projeler, rafineriler, kısa süreli ağır kaldırmalar |
| Paletli Vinç (Crawler) | 50 – 3000 Ton | Düşük (Saha içi yürür) | Uzun (Lojistik destek gerekir) | Rüzgar santralleri, liman inşası, büyük endüstriyel tesisler |
| Kule Vinç (Tower Crane) | 10 – 64 Ton | Sabit | Çok Uzun | Yüksek katlı bina inşaatları, baraj projeleri |
| Hiyap (Kamyon Üstü) | 5 – 100 Ton | Yüksek | Kurulum gerektirmez | Şehir içi nakliye, montaj, hafif ve orta yük kaldırma |
Mobil Vinç Modelleri: Esneklik ve Güç Bir Arada
Özellikle teleskobik bomlu mobil vinç modelleri, şantiyeler arası kendi ekseni üzerinde seyahat edebilme yetenekleriyle öne çıkarlar. All-Terrain (her araziye uygun) modeller, hem otoyol hızlarına ulaşabilir hem de zorlu şantiye zeminlerinde üstün çekiş gücü sunar. Kısa süreli ve yüksek tonajlı operasyonlar için en çok tercih edilen seçenektir.
Paletli Vinçler: Devasa Tonajlar İçin Maksimum Stabilite
Ağırlığı geniş bir alana yayan palet yapısı sayesinde zemin basıncını minimumda tutarlar. Kafes bom (lattice boom) yapıları sayesinde çok yüksek irtifalara muazzam ağırlıkları taşıyabilirler. En büyük avantajları, üzerlerinde yük varken saha içinde hareket edebilmeleridir (pick and carry). Ancak nakliyesi ve montajı ciddi bir lojistik planlama gerektirir.
Kamyon Üstü Katlanır Boomlu Makineler (Hiyap)
Daha çok şehir içi altyapı işlerinde, fabrika taşımalarında ve orta ölçekli montaj operasyonlarında kullanılırlar. Kendi kasalarında yük taşıyabilme özellikleri sayesinde nakliye maliyetlerini düşürürler. Ancak çok yüksek tonajlı ve uzak radyuslu ağır yük kaldırma işleri için kapasiteleri sınırlıdır.
Doğru Vinç Seçiminde Yük Diyagramı (Load Chart) Nasıl Okunur?
Bir makinenin kapasitesini anlamanın tek yolu, üretici tarafından sağlanan yük diyagramlarını (Load Chart) doğru analiz etmektir. Bir mühendis veya proje yöneticisi, sadece katalogdaki maksimum kapasiteye bakarak karar vermez.
Adım Adım Yük Diyagramı Analizi
Bom Uzunluğunu Belirleyin: Yükün ulaştırılacağı yüksekliğe göre ihtiyaç duyulan bom boyunu tablonun üst sütunundan bulun.
Çalışma Yarıçapını (Radyus) Seçin: Sol taraftaki satırdan, vincin merkezinden yüke olan mesafeyi seçin.
Kesişim Noktasını İnceleyin: Bom uzunluğu ile çalışma yarıçapının kesiştiği yerdeki değer, vincin o konfigürasyondaki brüt kaldırma kapasitesidir.
Net Kapasiteyi Hesaplayın: Brüt kapasiteden; kanca bloğunun, sapanların, kilitlerin ve varsa bom ucuna takılan fly jib aparatının ağırlığını çıkarın. Kalan değer, kaldırabileceğiniz net yük ağırlığıdır.
Kritik Uyarı: Eğer net yükünüz, tablodaki sınır değerin %75-80’ine denk geliyorsa, o makine sınırda çalışıyor demektir. Güvenlik marjı bırakmak adına her zaman bir üst segmentteki makineye geçiş yapmak en doğru yaklaşımdır.
Vinç Kiralama Süreçlerinde Dikkat Edilmesi Gereken Stratejik Noktalar
Büyük endüstriyel projelerde bu tür devasa makineleri satın almak yerine kiralamak, finansal ve operasyonel açıdan çok daha rasyonel bir çözümdür. Ancak vinç kiralama firmaları ile iş birliği yaparken sözleşme öncesinde netleştirilmesi gereken hayati hususlar vardır.
Sektörde güvenilir bir partnerle çalışmak, projenin sekteye uğramamasını sağlar. Eğer projenizde yüksek tonajlı kaldırmaların yanı sıra personelin yüksekte güvenli çalışmasını gerektiren montaj süreçleri de varsa, filosunda çeşitlilik barındıran firmalara yönelmelisiniz. Ağır kaldırma operasyonlarında sahanın lojistik planlaması yapılırken, mobilite ihtiyacı yüksek işler için profesyonel bir kiralık vinç ortağı seçmek maliyetlerinizi optimize edecektir.
Operatör Kalifikasyonu ve Sertifikasyon
En teknolojik, en güçlü makine bile onu kumanda eden operatörün yetkinliği kadar güvenlidir. Tonajlı yük kaldırma operasyonlarında güvenlik standartlarının tam olarak karşılanması için:
Operatörün ilgili tonaj sınıfında geçerli G sınıfı sürücü belgesi ve operatörlük belgesi olmalıdır.
Sapanlama yapacak personelin (rigger / işaretçi / sapancı) uluslararası geçerliliğe sahip sertifikaları kontrol edilmelidir.
Operasyonda görev alacak tüm personelin katılımıyla kaldırma öncesi “İş Önü Risk Değerlendirme Toplantısı” (TBM – Toolbox Meeting) düzenlenmelidir.
Endüstriyel Çözümler ve Sektörel Kullanım Alanları
Vinç teknolojileri sadece kaba inşaat işlerinde değil, endüstriyel tesislerin bakım, onarım ve temizlik süreçlerinde de kritik bir rol oynar. Doğru makine seçimi, yapılacak işin niteliğine göre özelleşmiş alt donanımların kullanılmasını gerektirir.
Yüksek Katlı Yapılarda Sepetli Sistemlerin Önemi
Ağır yüklerin yanı sıra, hassas montaj ve bakım süreçlerinde personelin güvenle yüksek irtifaya ulaştırılması gerekir. Bu tür durumlarda, bom ucuna entegre edilmiş hidrolik veya mekanik sepet sistemleri hayati önem taşır. Geniş şasi yapıları ve yüksek dengeleriyle öne çıkan sepetli vinç alternatifleri, özellikle rüzgar türbini kanat bakımlarında, endüstriyel tesis montajlarında ve cephe mühendisliği uygulamalarında iş güvenliğini en üst düzeye çıkaran çözümler sunar.
Endüstriyel Bakım ve Cephe Yönetimi
Büyük metropollerde yer alan cam giydirme gökdelenler, plazalar ve devasa fabrikalar, düzenli periyodik bakımlara ve temizliğe ihtiyaç duyar. Bu yapıların dış cephe temizliği ve bakımı standart yöntemlerle yapılamayacak kadar karmaşık ve risklidir. Mimari yapının getirdiği zorluklar nedeniyle, yüksek irtifada gerçekleştirilecek profesyonel vinçli dış cephe temizlik hizmetleri, hem iş güvenliği mevzuatlarına (6331 sayılı İSG Kanunu) tam uyum sağlar hem de cephe elemanlarına zarar vermeden operasyonun süratle tamamlanmasına olanak tanır. Bu tür projelerde de doğru erişim kapasitesine sahip araçların seçilmesi, operasyonel verimliliği doğrudan etkiler.
Ağır Yük Operasyonlarında Güvenlik ve Risk Yönetimi
Ağır yük mühendisliğinde hata yapma lüksü yoktur; çünkü küçük bir ihmal zincirleme reaksiyonla katastrofik sonuçlar doğurabilir. Geçmişte yaşanan şantiye kazaları incelendiğinde, kazaların büyük çoğunluğunun makine arızasından ziyade insan faktörü, yanlış hesaplama ve olumsuz hava koşullarından kaynaklandığı görülmektedir.
En Sık Karşılaşılan Risk Faktörleri ve Önleme Stratejileri
Aşırı Yükleme (Overloading): Vincin kapasite sınırlarının zorlanması. Modern makinelerde yer alan Moment Kontrol Sistemleri (LMI – Load Moment Indicator) asla devre dışı bırakılmamalıdır. Bu sistemler, ağırlık ve radyus sınırına yaklaşıldığında operatörü sesli ve görsel olarak uyarır, kritik eşikte sistemi otomatik olarak kilitler.
Hava Muhalefeti ve Rüzgar Etkisi: Her vincin üretici tarafından belirlenmiş maksimum çalışma rüzgar hızı (örneğin 9-11 m/s) vardır. Bom uyarım sistemleri ve anemometreler (rüzgar ölçer) düzenli kontrol edilmeli, sınır değerler aşıldığında operasyon derhal durdurulmalıdır.
Dinamik Yüklenmeler ve Şok Etkisi: Yükün aniden kaldırılması veya hızlıca frenlenmesi, bom üzerinde statik ağırlığın iki ila üç katı kadar dinamik bir şok yükü oluşturabilir. Operatörler, kaldırma ve çevirme hareketlerini son derece senkronize, yavaş ve pürüzsüz bir şekilde gerçekleştirmelidir.
Sapanlama ve Bağlama Hataları: Keskin köşeli yüklerde sapan koruyucuların kullanılmaması, sapanın kopmasına neden olabilir. Yükün dengede kalması için yerçekimi merkezinin tam kanca hizasında olduğundan emin olunmalı ve kılavuz halatlar (tag lines) vasıtasıyla yükün havada kendi ekseni etrafında dönmesi engellenmelidir.
Sıkça Sorulan Sorular
Soru 1: 200 tonluk bir vinç, 200 tonluk bir yükü her koşulda kaldırabilir mi?
Cevap: Hayır, kesinlikle kaldıramaz. Kataloglarda belirtilen 200 ton ifadesi, makinenin en kısa bom uzunluğunda, en dik bom açısında ve kendine en yakın çalışma yarıçapında (radyusta) kaldırabileceği teorik maksimum ağırlıktır. Mesafe ve yükseklik arttıkça bu kapasite 20-30 tonlara kadar düşebilir. Seçim yaparken daima projenize özel radyustaki kapasite değerine bakmalısınız.
Soru 2: Kritik kaldırma (Critical Lift) nedir ve hangi operasyonları kapsar?
Cevap: Vincin toplam kapasitesinin %75 veya %80’ini aşan kaldırmalar, iki veya daha fazla vinçle ortaklaşa yapılan kaldırmalar (tandem kaldırma), personel taşıma sepeti kullanılan operasyonlar, patlayıcı veya kimyasal tesislerdeki kaldırmalar ve yüksek gerilim hatlarına yakın çalışmalar “Kritik Kaldırma” olarak kabul edilir. Bu operasyonlar için her seferinde özel bir imza şeması içeren mühendislik onaylı kaldırma planı hazırlanması zorunludur.
Soru 3: Vinç seçiminde zemin basıncı hesabı neden önemlidir?
Cevap: Ağır bir iş makinesi yükü kaldırdığında, tüm sistemin ağırlık merkezi yükün bulunduğu yöne doğru kayar. Bu durum, o yöndeki hidrolik ayaklara veya paletlere binen yükü muazzam ölçüde artırır. Eğer zemin bu basıncı karşılayamazsa göçme meydana gelir ve vinç dengesini kaybederek devrilir. Bu yüzden operasyon öncesi zemin mukavemet testleri ve yük dağıtım hesapları yapılmalıdır.
Başarılı Projelerin Anahtarı Doğru Planlamadır
Ağır yük kaldırmada doğru vinç seçimi, projenizin hem finansal sağlığını hem de sahada görev yapan personelin can güvenliğini doğrudan belirleyen en stratejik karardır. İhtiyaçlarınızı doğru analiz etmek, yük diyagramlarını bir mühendis gözüyle okumak, saha ve zemin koşullarını eksiksiz şekilde etüt etmek bu sürecin olmazsa olmaz adımlarıdır.
Unutmayın ki en ucuz çözüm veya en büyük makine her zaman en doğrusu değildir. Doğru çözüm; projenizin teknik gereksinimlerini tam olarak karşılayan, güvenlik marjlarını koruyan, nitelikli operatör ve rigger desteğiyle sahaya inen optimize edilmiş çözümdür. Riskleri minimuma indirmek ve operasyonel mükemmelliğe ulaşmak için planlama aşamasından itibaren uzman mühendislerle ve profesyonel kiralama partnerleriyle çalışmayı ihmal etmeyin. Sahada atılacak her bilinçli adım, sizi başarıya bir adım daha yaklaştıracaktır.
